◇ 概述
       MWFK系列智能投切复合开关（简称复合开关）是新一代电子产品，有共补型和分补型两种，共补型复合开关用于投切三相电容器，采有△接法。分补型复合开关用于投切单相电容器，采用Y型接法。新一代复合开关的最大优点是利用单片机技术，是软件和硬件的复合。工作时根据三相交流电的相序特征，在数个交流周期内按各相的相位，利用单片机程序分相对被控电容器进行投切操作，从而实现并联电容器的无涌流和无过压的投切过程。复合开关具有无冲击，低功耗，高寿命，低故障等显著优点，可代替接触器，晶闸管开关，普通复合开关等，广泛用于低压无功补偿领域。

◇ 使用条件
1、使用温度：-25℃~55℃，储存运输温度-30℃~65℃、
2、相对湿度：5%~95%，无疑露大气压力80Kpa~110Kpa。
3、海拔高度不超过2000米，地震强度小于8级。
4、周围环境无腐蛀气体，无导电尘埃，无易燃易爆介质存在。
5、电压波动范围不大于额定电压±20%。

◇ 功能特点
1、电压过零投入，电流过零切除，无涌流，不产生过电压。
2、开关接通后低功耗，不产生谐波。
3、输入信号与开关光电隔离，高EMC保护措施，抗干扰能力强。
4、可直接与本公司动态无功补偿控制器配合使用。(还有电容器)
5、开关运行状态具有分闸合闸，缺相，延时，电源指示灯。
6、开关具有增强的综合保护功能，包括系统输入电压缺相保护，停电保护，自诊断故障保护等。

◇ 指示灯指示说明
1、电源延时指示灯O.V O.V快速闪烁时指开关现在处于延时状态。O.V处于慢速闪烁时开关处于正常工作状态。
2、缺相故障指示灯O.L O.L亮时表示三相输入中至少有一相缺相，或其他故障。共补型复合开关具有缺相速断保护功能。
3、合闸指示灯A.B.C A.B.C三相合闸时处于亮灯状态，分闸时灯灭。共补型复合开关A.B.C三相是同时分合，分补型复合开关A.B.C三相受控制而定，异步分合。

◇ 主要技术参数
1、额定电压：共补AC380V 分补AC220V±20%，使用寿命10万次。
2、开关耐压：≤2000V  开关功耗≤2W。
3、开关压降：≤0.1V  ，通断间隔≥20S。
4、绝缘强度：2.5KV/1min，允许谐波<10%。

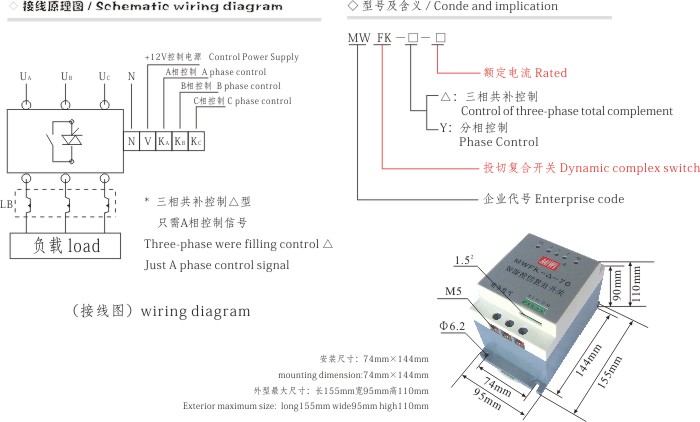

5、控制电压：DC12V   带零线（N）。

◇ 订货须知
1、对分补型复合开关选择功率时，是指三只单相电容容量总和≤开关的额定电流。
2、对复合开关额定电流选择，建议电容容量1~20Kvar采用40A复合开关，20~40Kvar采用70A复合开关。
